Pneumatsiche 90°-Drehantriebe SPA-R

Name: Pneumatsiche 90°-Drehantriebe SPA-R
Brand: Swissfluid AG

Die pneumatischen 90°-Drehantriebe SPA-R ermöglichen die zuverlässige Automatisierung von Prozessarmaturen wie Absperrklappen, Zylinderhähnen und Kugelhähnen. Die modulare Bauweise erlaubt eine flexible Ausstattung mit Endschalterbox, Magnetventil oder E/P-Stellungsregler.

Hauptmerkmale

Robuste Ritzel-Zahnstangen-Konstruktion

Das robuste Aluminiumgussgehäuse mit bewährter Ritzel-Zahnstangen-Konstruktion ermöglicht eine zuverlässige Betätigung von Prozessarmaturen. Optional ist ein Edelstahlgehäuse erhältlich.

Langlebige Zylinderoberfläche

Die fein bearbeitete Zylinderoberfläche mit einer Rauheit von Ra 0,4–0,6 μm erhöht die Lebensdauer des Antriebs.

Hoher Korrosionsschutz

Der äussere Korrosionsschutz ermöglicht einen Einsatz von bis zu 500 Stunden im Salznebel.

Flexible Montage und Automatisierung

Schnittstellen nach EN ISO 5211 ermöglichen die Montage auf entsprechenden Prozessarmaturen. NAMUR-Schnittstellen erleichtern den Aufbau von Endschaltern oder Magnetventilen.

Komplette Automatisierungseinheiten

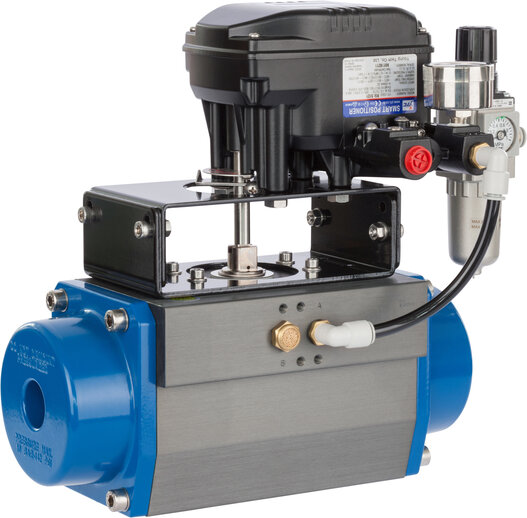

Die SPA-R Antriebe können als komplette Einheiten mit Endschalterbox und Magnetventil oder mit E/P-Stellungsregler ausgeführt und inklusive der erforderlichen Montageteile auf Prozessarmaturen aufgebaut werden.

Betriebsbedingungen

abhängig von Werkstoffauswahl

Druckbereich 1 bar bis 8 bar
14.5 psi bis 116 psi

Temperatur −20 °C bis +80 °C
−4 °F bis +176 °F

Drehmoment bis 10025 Nm /88720 in-lbs bei 6 bar (87 psi) Steuerdruck

Die SPA-R Drehantriebe arbeiten nach dem bewährten Ritzel-Zahnstangen-Prinzip und sind mit Aluminiumgussgehäuse und -deckeln ausgeführt. Optional sind die Antriebe auch mit Edelstahlgehäuse erhältlich.

Die Antriebe stehen als doppeltwirkende Ausführung oder einfachwirkend mit Federrückstellung zur Verfügung. Dank der Schnittstellen nach EN ISO 5211 lassen sie sich auf entsprechend ausgeführte Prozessarmaturen montieren. NAMUR-Schnittstellen ermöglichen den einfachen Aufbau von Endschaltern oder Magnetventilen.

Für eine bedarfsgerechte Automatisierung können die Antriebe als komplette Einheiten aufgebaut werden. Möglich sind Ausführungen mit Endschalterbox und Magnetventil oder mit E/P-Stellungsregler. Die erforderlichen Montageteile können dabei ebenfalls als Bestandteil der kompletten Einheit geliefert werden. Der optische Stellungsanzeiger gehört zur Standardausführung.

Für den Einsatz unter besonderen Umgebungsbedingungen sind Sonderausführungen für extreme Temperatur- oder Umweltbedingungen erhältlich.

Baureihe	TR 50 - TR 420
Steuerluft	gefilterte Druckluf
Drehwinkel	90°
Endanschlag	±5°
Schmierung	Dauerschmierung (für min. 1 Mio Zyklen)
Anschluss	NAMUR-Schnittstelle VDI/VDE 3845
Armatur	ISO-5211
Zubehör	TR 270 - TR 420 mit Anschlussplatte
Gehäuse Optionen	PTFE beschichtet, chefmisch vernickelt oder Edelstahl (poliert)
