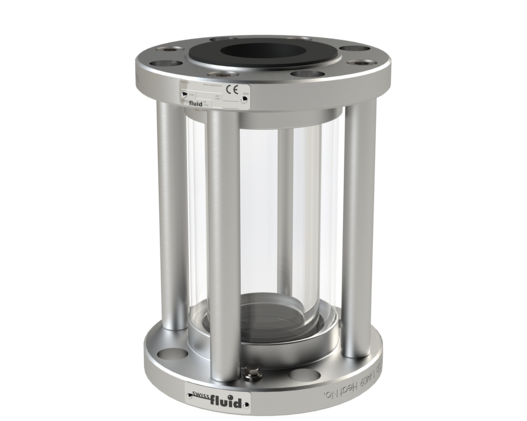

Rohrschauglas SSP-T

Name: Rohrschauglas SSP-T
Brand: Swissfluid AG

DN 15 – DN 150 | NPS ½ˮ – 2ˮ

Ausgekleidete Rohrschauglas-Armaturen SSP-T ermöglichen die zuverlässige Überwachung des Durchflusses von flüssigen und gasförmigen Prozessmedien. Die 360°-Rundumsicht, die totraumfreie Konstruktion und das zusätzliche PMMA-Schutzrohr ermöglichen eine umfassende Sichtkontrolle und eine einfache Reinigung.

Hauptmerkmale

360°-Rundumsicht

Die zylindrische Ausführung ermöglicht eine umfassende Sicht auf das Prozessmedium und erlaubt die zuverlässige Beobachtung des Durchflusses aus allen Blickrichtungen.

Totraumfreie Konstruktion für vertikalen oder horizontalen Einbau

Die totraumfreie Bauweise reduziert Bereiche, in denen sich Medium ansammeln kann, und unterstützt eine einfache und hygienische Reinigung der Armatur.

PMMA-Schutzrohr

Das Schutzrohr aus PMMA schützt das Schauglas und bietet eine zusätzliche mechanische Absicherung der Sichtstrecke im Betrieb.

Für Flüssigkeiten und Gase geeignet

Der SSP-T eignet sich für die visuelle Überwachung sowohl flüssiger als auch gasförmiger Prozessmedien und kann damit vielseitig in Rohrleitungssystemen eingesetzt werden.

Breiter Druck- und Temperaturbereich

Der SSP-T ist für Drücke von 1 mbar bis 16 bar ausgelegt. Abhängig von der Werkstoffauswahl sind Betriebstemperaturen von −40 °C bis +200 °C möglich.

Betriebsbedingungen

abhängig von Werkstoffauswahl

Druckbereich 1 mbar bis 16 bar
0.01 psi bis 232 psi

Temperatur −40 °C bis +160 °C
−40 °F bis +320 °F

Die Rohrschauglas-Armaturen Typ SSP-T sind für Rohrleitungsgrössen von DN 15 bis DN 150 beziehungsweise NPS ½" bis 6" erhältlich und eignen sich zur Überwachung des Durchflusses von flüssigen und gasförmigen Prozessmedien.

Die Armaturen sind für einen Druckbereich von 1 mbar bis 16 bar ausgelegt. In der Standardausführung reicht der Temperaturbereich von −10 °C bis +160 °C. Abhängig von der gewählten Werkstoffausführung ist ein erweiterter Temperaturbereich von −40 °C bis +200 °C möglich.

Durch die Auswahl geeigneter Werkstoffe kann der SSP-T an unterschiedliche Prozessbedingungen angepasst werden und eignet sich damit für vielseitige Anwendungen in industriellen Rohrleitungssystemen.

Ausführung	DIN	ANSI
Nennweiten	DN 15 - DN 100 voller Durchgang	NPS ½" – 6"
Flansche	EN 1092-1 B1 DIN PN16	ASME B16.5 RF CL 150
Baulänge	EN 558-1 Reihe 1	ASME B16.10
Gehäuse	Edelstahlguss 1.4409	ASTM A351 CF3M
Auskleidung	PFA, PFA-AS (leitfähig)	PFA, PFA-AS (leitfähig)
Zylinderglas	Borosilikat nach DIN 7080	Borosilikat nach DIN 7080
Schutzrohr	PMMA-XT (Acrylglas)	PMMA-XT (Acrylglas)
