Absperrklappen SBE

Name: Absperrklappen SBE
Brand: Swissfluid AG

DN 40 - DN 800 | NPS 1½" - 32"

Die Absperrklappe SBE eignet sich zum Absperren, Regeln und Drosseln von leicht korresiven und abrasiven Prozessmedien in flüssiger, pulverförmiger oder gasförmiger Form. Die robuste und kompakte Konstruktion mit kleinen Einbaumassen ermöglicht eine vielseitige Integration in bestehende Rohrleitungssysteme. Dank des modularen Aufbaus lässt sich die Armatur flexibel manuell oder automatisiert betätigen.

Hauptmerkmale

Robuste Konstruktion mit kleinen Einbaumassen

Die kompakte Bauweise ermöglicht eine platzsparende Integration in Rohrleitungssysteme. Die robuste Ausführung unterstützt einen zuverlässigen Betrieb auch bei anspruchsvollen Prozessmedien.

Auswahl an Auskleidungen und Scheibenwerkstoffen

Die SBE ist mit Auskleidungen aus EPDM, FPM (Viton®), NBR, VMQ (Silikon) oder SBR erhältlich. Die Auswahl hochwertiger Werkstoffe für Auskleidung und Scheibe ermöglicht eine auf das jeweilige Prozessmedium abgestimmte Ausführung.

Hysteresefreie Regelcharakteristik

Die einteilige Scheibe/Welle mit polierter Scheibendichtleiste ermöglicht eine hysteresefreie Regelcharakteristik und unterstützt eine präzise Regelung des Durchflusses.

Zuverlässige Abdichtung ohne zusätzliche Flanschdichtungen

Die breiten, O-Ring-förmigen Dichtleisten machen zusätzliche Flanschdichtungen überflüssig. Die Konstruktion gewährleistet eine absolut gasdichte Absperrung über den gesamten vorgesehenen Druck- und Temperaturbereich.

Modulares System für manuelle und automatisierte Betätigung

Das freie Wellenende ermöglicht den einfachen Aufbau verschiedener Betätigungselemente. Die SBE kann mit Rasterhebel, Handgetriebe oder pneumatischem Drehantrieb, doppelt- oder einfachwirkend, ausgestattet werden.

Betriebsbedingungen

abhängig von Werkstoffauswahl

Druckbereich 1 mbar bis 16 bar
0.01 psi bis 232 psi

Temperatur −50 °C bis +200 °C
−58 °F bis +400 °F

Die Absperrklappe SBE überzeugt durch ihre robuste Ausführung, vielseitigen Werkstoffoptionen und den modularen Aufbau. Sie ist in DIN- und ANSI-Ausführung erhältlich und wird standardmässig mit freiem Wellenende geliefert. Je nach Anforderung kann sie mit Rasterhebel, Handgetriebe oder pneumatischem Drehantrieb in einfach- oder doppeltwirkender Ausführung bestückt werden.

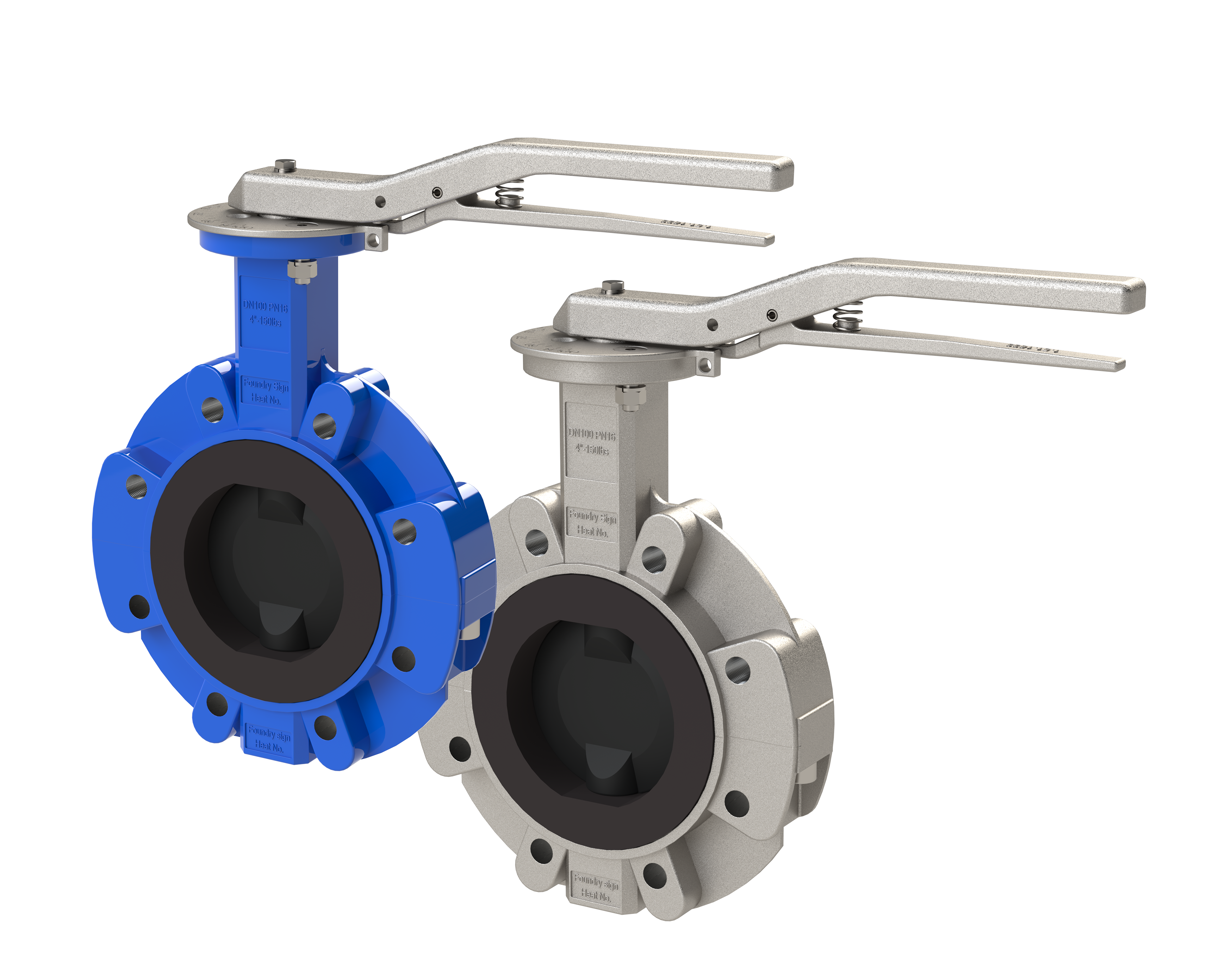

Für unterschiedliche Einsatzbedingungen stehen Gehäuse aus Stahlguss 1.0619 (WCB) oder Edelstahlguss 1.4408 (CF-8M) sowie verschiedene Auskleidungswerkstoffe wie EPDM, FPM (Viton®), NBR, VMQ (Silikon) und SBR zur Verfügung. Damit lässt sich die Ausführung gezielt auf das jeweilige Medium und die Einsatzbedingungen abstimmen.

Der modulare Aufbau ermöglicht eine einfache Ergänzung und Kombination verschiedener Betätigungs- und Automatisierungskomponenten.

Ausführung	DIN	ANSI
Nennweiten	DN 40 – DN 800	NPS 1½" – 32"
Flansche	EN 1092-1 B1 PN 10 / 16	ASME B16.5 RF CL 150
Baulänge	EN 558-1 Reihe 20	ASME B16.10
Gehäuse	Stahlguss 1.0619, RAL 5005 Edelstahlguss 1.4408	ASTM A216 WCB, signalblau ASTM A351 CF8M
Auskleidung	EPDM, EPDM-HT, FPM, NBR, SBR, VMQ	EPDM, EPDM-HT, FPM, NBR, SBR, VMQ
Scheibe	PFA, PFA-AS (leitfähig), Edelstahl, Duplex, Titan, Hastelloy	PFA, PFA-AS (leitfähig), Edelstahl, Duplex, Titan, Hastelloy
