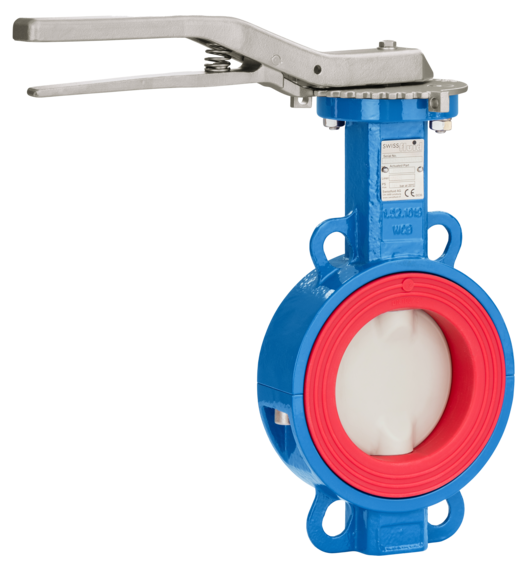

Absperrklappen SBE

Name: Absperrklappen SBE
Brand: Swissfluid AG

DN 40 - DN 800 | NPS 1½" - 32"

Die Absperrklappe SBE eignet sich zum Absperren, Regeln und Drosseln von leicht korresiven und abrasiven Prozessmedien in flüssiger, pulverförmiger oder gasförmiger Form. Die robuste und kompakte Konstruktion mit kleinen Einbaumassen ermöglicht eine vielseitige Integration in bestehende Rohrleitungssysteme. Dank des modularen Aufbaus lässt sich die Armatur flexibel manuell oder automatisiert betätigen.

Hauptmerkmale

Robuste Konstruktion mit kleinen Einbaumassen

Die kompakte Bauweise ermöglicht eine platzsparende Integration in Rohrleitungssysteme. Die robuste Ausführung unterstützt einen zuverlässigen Betrieb auch bei anspruchsvollen Prozessmedien.

Auswahl an Auskleidungen und Scheibenwerkstoffen

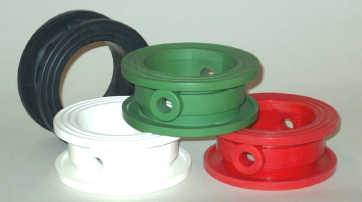

Die SBE ist mit Auskleidungen aus EPDM, FPM (Viton®), NBR, VMQ (Silikon) oder SBR erhältlich. Die Auswahl hochwertiger Werkstoffe für Auskleidung und Scheibe ermöglicht eine auf das jeweilige Prozessmedium abgestimmte Ausführung.

Hysteresefreie Regelcharakteristik

Die einteilige Scheibe/Welle mit polierter Scheibendichtleiste ermöglicht eine hysteresefreie Regelcharakteristik und unterstützt eine präzise Regelung des Durchflusses.

Zuverlässige Abdichtung ohne zusätzliche Flanschdichtungen

Die breiten, O-Ring-förmigen Dichtleisten machen zusätzliche Flanschdichtungen überflüssig. Die Konstruktion gewährleistet eine absolut gasdichte Absperrung über den gesamten vorgesehenen Druck- und Temperaturbereich.

Modulares System für manuelle und automatisierte Betätigung

Das freie Wellenende ermöglicht den einfachen Aufbau verschiedener Betätigungselemente. Die SBE kann mit Rasterhebel, Handgetriebe oder pneumatischem Drehantrieb, doppelt- oder einfachwirkend, ausgestattet werden.

Betriebsbedingungen

abhängig von Werkstoffauswahl

Druckbereich 1 mbar bis 16 bar
0.01 psi bis 232 psi

Temperatur −50 °C bis +200 °C
−58 °F bis +400 °F

Die Absperrklappe SBE ist für anspruchsvolle Anwendungen mit korrosiven und abrasiven Prozessmedien ausgelegt. Das Gehäuse aus Edelstahlguss 1.4408 (CF8M) ist mit einer PFA- oder PFA-AS-Auskleidung erhältlich. Die einteilige, PFA-ummantelte Kugel/Welle sowie die selbstnachstellende Dauervorspannung der Gehäusehälften unterstützen eine dauerhaft zuverlässige Abdichtung.

Die Armatur bietet über den gesamten Druck- und Temperaturbereich eine hohe Gasdichtheit und eine hohe Diffusionsfestigkeit der Auskleidungswelle. Der innovative Spindelabdichtungsmechanismus verhindert Leckagen an der Spindel. Ein integrierter ISO-Flansch ermöglicht den direkten Aufbau von Standard-Antrieben. Die SBE ist für Zwischenflansche nach EN 1092-1, PN 16 / 40 ausgeführt und erfüllt die Anforderungen von TA Luft VDI 2440 und ISO 15848-1 sowie FDA-Konformität.

Ausführung	DIN	ANSI
Nennweiten	DN 40 – DN 800	NPS 1½" – 32"
Flansche	EN 1092-1 B1 PN 10 / 16	ASME B16.5 RF CL 150
Baulänge	EN 558-1 Reihe 20	ASME B16.10
Gehäuse	Stahlguss 1.0619, RAL 5005 Edelstahlguss 1.4408	ASTM A216 WCB, signalblau ASTM A351 CF8M
Auskleidung	EPDM, EPDM-HT, FPM, NBR, SBR, VMQ	EPDM, EPDM-HT, FPM, NBR, SBR, VMQ
Scheibe	PFA, PFA-AS (leitfähig), Edelstahl, Duplex, Titan, Hastelloy	PFA, PFA-AS (leitfähig), Edelstahl, Duplex, Titan, Hastelloy
