Kugelhähne SBV

Name: Kugelhähne SBV
Brand: Swissfluid AG

DN 15 – DN 250 | NPS ½ˮ – 10ˮ voller Durchgang
NPS 5ˮ – 10ˮ reduzierter Durchgang

Der Kugelhahn SBV ist ideal geeignet zum Absperren, Regeln und Drosseln von korrosiven oder toxischen Prozessmedien in flüssigem oder gasförmigem Zustand.

Hauptmerkmale

Wartungsfreie Spindelabdichtung ohne Nachjustierung

Die vorgespannte Spindelabdichtung mittels Tellerfeder macht eine externe Nachjustierung der Packung überflüssig und reduziert das damit verbundene Leckagerisiko. TA-Luft-konform ab Werk.

Einteilige Duplex-Kugel und -Spindel

Aus einem Stück Duplex-Edelstahl geschmiedet, 25 % stärker als Sphäroguss. Die Überlastsicherung liegt ausserhalb der Armatur und ist konstruktiv gegen Leckagen gesichert.

Metallisch dichtende Gehäuseverbindung

Die Rohrleitungskräfte werden am Flansch aufgenommen. Dadurch können thermische Ausdehnungen nicht auf die Auskleidung, die Sitze oder die Spindelabdichtung übertragen werden. Die Dichtheit bleibt über die gesamte Lebensdauer der Armatur erhalten.

Gehäuse für höchste Belastbarkeit

Das Gehäuse aus Stahlguss 1.0619 bietet einen erweiterten Betriebstemperaturbereich und eine höhere Festigkeit gegenüber Sphäroguss. Die Edelstahlgussvariante aus 1.4408 bietet eine hohe Korrosionsbeständigkeit.

Direkter ISO 5211-Antriebsanschluss

Der Antriebsanschluss ermöglicht die direkte Montage eines Antriebs ohne zusätzlichen Anbausatz. Geringeres Gewicht, kompaktere Bauweise und keine Hysterese im Regelkreis.

Betriebsbedingungen

abhängig von Werkstoffauswahl

Druckbereich 1 mbar bis 16 bar
0.01 psi bis 232 psi

Temperatur −40 °C bis +200 °C
−40 °F bis +400 °F

Der SBV-Kugelhahn wurde für anspruchsvolle Industrieanwendungen mit korrosiven, diffundierenden, toxischen oder sensiblen Flüssigkeiten und gasförmigen Medien entwickelt. Die gleichmässige Auskleidung mit mindestens 3 mm Wandstärke sowie die optimierte Innengeometrie minimieren Toträume und bieten eine hohe Beständigkeit gegenüber aggressiven Medien.

Das innovative, selbstnachstellende Dichtungssystem gewährleistet eine zuverlässige Abdichtung und lange wartungsfreie Standzeiten auch unter anspruchsvollen Prozessbedingungen. Der robuste Metall-auf-Metall-Gehäuseaufbau mit dynamischer Spindelabdichtung erfüllt die Anforderungen der TA-Luft (VDI 2440 / EN ISO 15848-1) und sorgt für maximale Betriebssicherheit.

Durch seinen modularen Aufbau kann der SBV-Kugelhahn flexibel an unterschiedliche Prozessanforderungen angepasst werden. Verschiedene Kugelgeometrien, Auskleidungswerkstoffe und optionale Ausführungen ermöglichen eine optimale Auslegung für zahlreiche Anwendungen in der Chemie-, Pharma-, Umwelt- und Prozessindustrie. Je nach Anforderung stehen Lösungen für die Durchflussregelung, Druckentlastung oder die Reduzierung von Medienrückständen zur Verfügung.

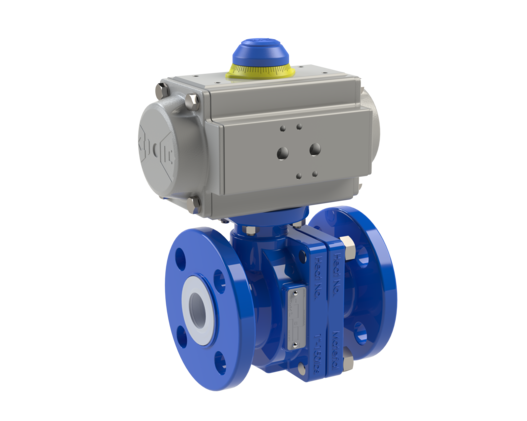

Dank des ISO-5211-Aufbauflansches lässt sich der Kugelhahn einfach automatisieren. Er ist mit DIN- oder ANSI-Flanschen, Gehäusen aus Stahlguss oder Edelstahl sowie als Voll- oder reduziertem Durchgang erhältlich und bietet eine zuverlässige Lösung zum Absperren und Regeln anspruchsvoller Medien.

Ausführung	DIN	ANSI
Nennweiten	DN 15 – DN 250 voller Durchgang	NPS ½" – 10" voller Durchgang NPS 5" – 10" reduzierter Durchgang
Flansche	EN 1092-1 B1 PN 10 / PN 16 / PN 40	ASME B16.5 RF CL 150
Baulänge	EN 558-1 B1	ASME B16.10
Gehäuse	Stahlguss 1.0619, RAL 5005 Edelstahlguss 1.4408	ASTM A216 WCB, signalblau ASTM A351 CF8M
Auskleidung	PFA, PFA-AS (leitfähig), PVDF, ETFE	PFA, PFA-AS (leitfähig), PVDF, ETFE
Kugel	PFA, PFA-AS-ummantelt (leitfähig), PVDF, ETFE	PFA, PFA-AS-ummantelt (leitfähig), PVDF, ETFE
