Zylinderhähne SCP

Name: Zylinderhähne SCP
Brand: Swissfluid AG

DN 15 – DN 100 | NPS ½ˮ – 2ˮ voller Durchgang,
NPS 3ˮ – 6ˮ reduzierter Durchgang

Zylinderhähne Typ SCP eignen sich zum sicheren Absperren, Regeln und Drosseln von korrosiven, abrasiven sowie toxischen Prozessmedien in flüssiger oder gasförmiger Form. Die mindestens 3 mm starke PFA- oder PFA-AS-Auskleidung, die totraumfreie Innengeometrie sowie das selbstnachstellende Dichtungssystem gewährleisten hohe Prozesssicherheit und lange Standzeiten auch unter anspruchsvollen Betriebsbedingungen.

Hauptmerkmale

Geradlinige, totraumfreie Konstruktion

Die geradlinige Bauweise ermöglicht einen direkten Medienfluss und minimiert Toträume innerhalb der Armatur. Dadurch eignet sich der SCP besonders für anspruchsvolle korrosive und abrasive Prozessmedien.

PFA-Auskleidung mit hoher Diffusionsfestigkeit

Die Auskleidung aus PFA oder leitfähigem PFA-AS schützt das metallische Gehäuse zuverlässig vor korrosiven Prozessmedien. Die hohe Diffusionsfestigkeit unterstützt eine dauerhaft sichere Trennung von Medium und Gehäusewerkstoff.

Zuverlässige dynamische Wellenabdichtung

Das dynamische Dichtsystem sorgt für eine leckagefreie Abdichtung der Welle und gewährleistet eine zuverlässige Funktion auch bei anspruchsvollen Betriebsbedingungen.

Konstant niedriges Betätigungsmoment

Die elastische Hinterlegung der Auskleidung ermöglicht ein konstant niedriges Drehmoment. Dadurch lässt sich der Zylinderhahn zuverlässig manuell oder mit einem entsprechenden Antrieb betätigen.

Hoher Durchfluss bei geringem Druckverlust

Die strömungsgünstige Konstruktion ermöglicht einen hohen Durchfluss bei gleichzeitig geringem Druckverlust. Damit unterstützt der SCP einen effizienten Betrieb der Rohrleitung.

Betriebsbedingungen

abhängig von Werkstoffauswahl

Druckbereich 1 mbar bis 16 bar
0.01 psi bis 232 psi

Temperatur −40 °C bis +200 °C
−40 °F bis +400 °F

Die Zylinderhähne Typ SCP eignen sich zum Absperren, Regeln und Drosseln von korrosiven, abrasiven und toxischen Prozessmedien in flüssiger oder gasförmiger Form. Sie sind für anspruchsvolle industrielle Anwendungen ausgelegt und bieten eine zuverlässige Lösung für unterschiedliche Prozessbedingungen.

Die mindestens 3 mm starke Auskleidung aus PFA oder PFA-AS schützt das metallische Gehäuse zuverlässig vor aggressiven Medien. Als Gehäusewerkstoffe stehen Stahlguss 1.0619 (WCB) oder Edelstahlguss 1.4408 (CF-8M) zur Verfügung. Die PFA-AS-Ausführung ist elektrisch leitfähig und eignet sich für Anwendungen mit entsprechenden Anforderungen.

Der SCP ist in DIN- und ANSI-Ausführung erhältlich und wird standardmässig mit Handhebel geliefert. Flanschanschlüsse nach DIN PN10/16 beziehungsweise ANSI Class 150 ermöglichen den Einbau in bestehende Rohrleitungssysteme. Der Temperaturbereich reicht je nach Auskleidungswerkstoff von –40 °C bis +200 °C, der Druckbereich von 1 mbar bis 16 bar.

Freie Welle

Handhebel

Automatischer Rückführhebel

Handgetriebe

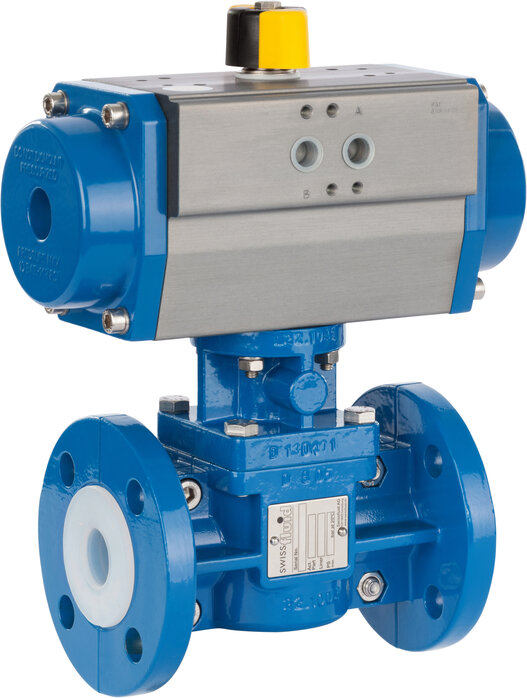

Automatisiert

Ausführung	DIN	ANSI
Nennweiten	DN 15 – DN 100 voller Durchgang	NPS ½" – 2" voller Durchgang NPS 3" – 6" reduzierter Durchgang
Flansche	EN 1092-1 B1 PN 16 / PN 40	ASME B16.5 RF CL 150
Baulänge	EN 558-1 Reihe 1	ASME B16.10
Gehäuse	Stahlguss 1.0619, RAL 5005 Edelstahlguss 1.4408	ASTM A216 WCB, signalblau ASTM 351 CF8M
Auskleidung	PFA, PFA-AS (leitfähig)	PFA, PFA-AS (leitfähig)
Zylinder	PFA, PFA-AS-ummantelt (leitfähig)	PFA, PFA-AS-ummantelt (leitfähig)
